Bartender與SAP Auto-ID集成

SAP Auto-ID Infrastructure (AII) 如何與 BarTender 的企業自動化版集成，以便自動打印標簽。

要實施此標簽打印集成，必須完成兩個主要任務：

配置 SAP AII 應用程序。與 SAP AII 進行標簽打印集成的基礎是生成一個XML 文件來包含描述 RFID 標簽打印作業所需的所有信息。必須將此應用程序 配置為創建所需的 XML 文件并通過指定的 TCP/IP 端口發送該文件。執行此操作所需的步驟并未記錄在此，相關信息請參閱您的 SAP 文檔。SAP 負責幫助用戶了解其是否正確生成此類 XML 消息。有關 SAP AII 和標簽集成的其他信息，請參閱 SAP 提供的 AII-DC-RFID 1.0.doc 文件。

• 配置 Commander 和 BarTender。要處理 XML 標簽請求，必須將 Commander 配置為監視用于接收 XML 文件的端口，然后通過執行所需的打印 作業來進行響應。本白皮書記錄了完成此操作所需的步驟。

配置 Commander 和 BarTender

要處理 XML 標簽請求，必須將 Commander 配置為偵聽 TCP/IP 端口，然后通過執行 所需的打印作業來進行響應。以下各節記錄了配置 Commander 所需的步驟。

Seagull Scientific 的 Commander 實用程序

Commander 是一款允許 BarTender 自動打印標簽作業以對來自其他軟件的某些觸發 事件進行響應的實用程序?？梢詫?Commander 設置為監視 TCP/IP 套接字，并在觸 發后開始處理數據。檢測到觸發器事件后，Commander 會讀取來自該觸發器的命令 和/或數據，然后將它們傳遞給 BarTender，以便執行打印作業。

有關使用 Commander 實用程序的更多詳細信息，請參閱 Commander 白皮書：

http://www.seagullscientific.com/aspx/whitepapers.aspx

注意：企業自動化版的 Commander 可以啟動多個 BarTender 實例并與它們進

行通信，因此提高了利用率較高環境中的性能。

包含的文件

示例文件，位于您“文檔”文件夾的“BarTender\Formats\SAP AII”子文件夾中。這些文 件是隨 BarTender 一起安裝的，用作如何將 BarTender 與 SAP AII 集成的示例。

標簽格式

安裝了名為 SGTIN-96.btw 的示例標簽格式。此標簽格式引用了 SAP AII 提供的

字段名稱。

Commander 任務列表

提供了名為 SAP-AII.tl 的示例 Commander 任務列表。此任務列表配置為允許通 過 TCP/IP 端口 5171 接收 SAP AII XML 消息。

配置 Commander，實現與 SAP AII 的集成

要將 Commander 與 SAP AII 集成，請執行以下操作：

1. 安裝并激活企業自動化版的 BarTender。

2. 使用 Windows 資源管理器瀏覽到 SAP AII 示例文件夾（位于您“文檔”文件夾的

“BarTender\Formats\SAP AII”子文件夾中）。

3. 在 SAP AII 文件夾中打開“SAP-AII.tl”任務列表。Commander 即會自動啟動。

4. Commander 屏幕中會出現一個名為“SAP AII（套接字端口 5171）”的任務。選 中 SAP AII 任務復選框，然后單擊 Commander 工具欄中的“啟動檢測”按鈕后， Commander 即會開始在端口 5171 上偵聽 SAP AII 消息。

測試 Commander 配置

要確認已正確配置 Commander，請執行以下測試：

1. 將 SAP AII 配置為在端口 5171 上發送標簽打印消息。

2. 發送 SAP AII 消息/打印作業（指定打印機和 BarTender 標簽格式）。

3. BarTender 會針對消息進行響應，自動將標簽打印到 SAP AII 消息中指定的打 印機。

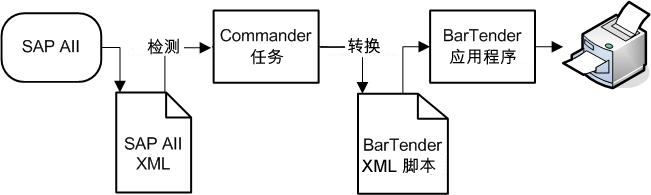

打印過程圖

下面列出的圖表和帶項目符號的步驟說明了打印過程，供您參考：

SAP AII 會選擇打印機和打印機格式，并評估相關聯的數據變量，包括唯一 ID 值。系統會通過指定的 TCP/IP 端口將一條 WriteTagData 命令消息發送給 Commander。

Commander 在指定的端口上進行偵聽并接收傳入的 SAP AII 消息。示例 SAP AII 代碼如下所示：

http://www.w3.org/2001/XMLSchema-instance" xsi:noNamespaceSchemaLocation="Command.xsd">

30740242220403B8000000008

SGTIN-96

urn:autoid:tag:sgtin-

96:3.5.0037000.065774.8

SGPROD

Test product

• Commander 使用 XSL 將數據轉換為 BarTender XML 腳本 (BTXML)。
• Commander 將 BTXML 提交給 BarTender 來執行。

BarTender 將格式和數據發送到打印機。

打印機打印標簽，然后將 ID 寫入內嵌在標簽中的 RFID 標記內（可選）。
